在热情如火的夏天里，小编今天要跟大家谈一下保护白富美姐姐们一夏的好物——“防晒霜”。



物理防晒&化学防晒

防晒产品五花八门，其作用原理无非两种：一种是散射，直接将紫外线反射出去，使紫外线无法直接照射到我们皮肤上；另外一种是吸收，吸收相应的紫外线波段，然后将光能转化成热能后散发出去，同样避免紫外线能量伤害到皮肤。即所谓的物理防晒和化学防晒。



物理防晒剂最大的优点是不会光降解，其机理是反射紫外线，本身是惰性的，也不存在皮肤吸收的问题，这也是大家认为物理防晒剂比化学防晒剂安全的理由，不过，传统的物理防晒剂制备工艺缺点也是很明显的，防晒颗粒容易团聚、沉积，使用时肤感和手感不好，尤其是高spf的产品，为了保证防晒效果，必须添加大量的无机防晒剂（二氧化钛、氧化锌等），因此在皮肤均匀铺展是个问题，同时使用时带来粘腻感及假白问题也是让美女们觉得非常不Happy。



啥是假白？如果擦多一点点，可能会收获如下面容

而追求素颜的小姐姐是不可能接受这样的结果滴！



为了改善这个情况，其中一个很重要的秘诀就是把防晒剂做成更小的颗粒，由于可见光的波长数量级在微米级别，尺寸比微米小很多的大部分粒子，比如纳米粒子，基本是透明的，因此采用更小的氧化锌有和二氧化钛可以让防晒产品变得透明，出现“素颜”特效。就在此时，此时物理防晒剂（或许用无机防晒剂来形容更加贴切），此时既能用物理的方式反射紫外线，也可像“化学防晒”一样吸收紫外线”来为我们提供保护，兼具了物理防晒剂及化学防晒的功效。

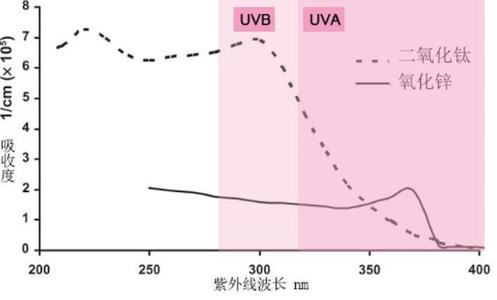

紫外线吸收曲线：二氧化钛主要吸收UVB，氧化锌光谱UVB及UVA光谱吸收



也就说无机防晒剂的防晒机制与其粉末粒径大小有关。当粒径较大（颜料级别）时，防晒机制是简单的遮盖作用，这类粉末在皮肤表面形成覆盖层，把照射到皮肤表面的紫外线反射或散射出去，从而减少进入皮肤中的紫外线含量，就像一束光照在镜子上被反射出去一样，属于物理性的屏蔽作用，所以也称为紫外线屏蔽剂，防晒作用较弱。但随着粉末粒径的减小，此类防晒剂对紫外线的反射、散射能力降低，而对UVB的吸收性明显增强，当粒径小到纳米级时，防晒机制是既能反射、散射UVA，又能吸收UVB，防晒作用较强。

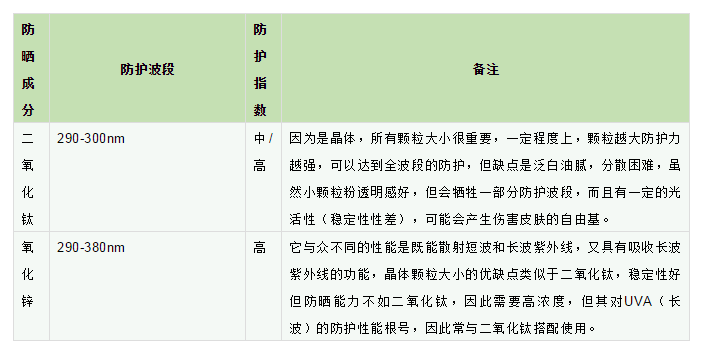

无机防晒剂：二氧化钛及氧化锌

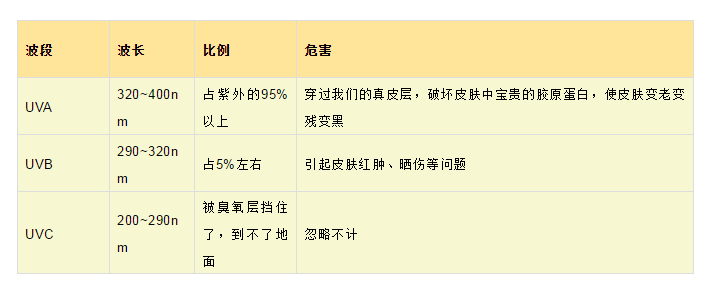

小科普：紫外线中的不同的UV波段



加点二氧化硅，防晒剂更好使

前面关于物理防晒的牛掰之处已经做了简单的介绍，接下来看看该如何修正它的防晒粒子易团聚（粒子越小越是明显），粘腻肤感不好，难滩涂均匀及产生对皮肤有害的自由基等问题。



气相二氧化硅是大名远扬的改善流体流变性能的好手，通过在防晒剂配方中的少量添加，可以在二氧化钛和氧化锌表面形成三维空间的保护，减弱颗粒之间的吸引力，降低团聚的可能性，使防晒产品体系更均匀、更稳定。同时提供了触变性能，可以帮助产品在皮肤表面均匀的铺展，改善涂抹时的肤感和手感。



除了流动性的问题，泛白假白问题也是需要解决的。为了让防晒霜变得透明，我们把防晒粒子做小了，涂在脸上，确实不再假白的同时也让无机防晒剂拥有吸收紫外线的能力（物理防晒与化学防晒及一手抓效率更高）但是与此这些小颗粒吸收了紫外线后会产生自由基的问题也非常值得我们关注的。

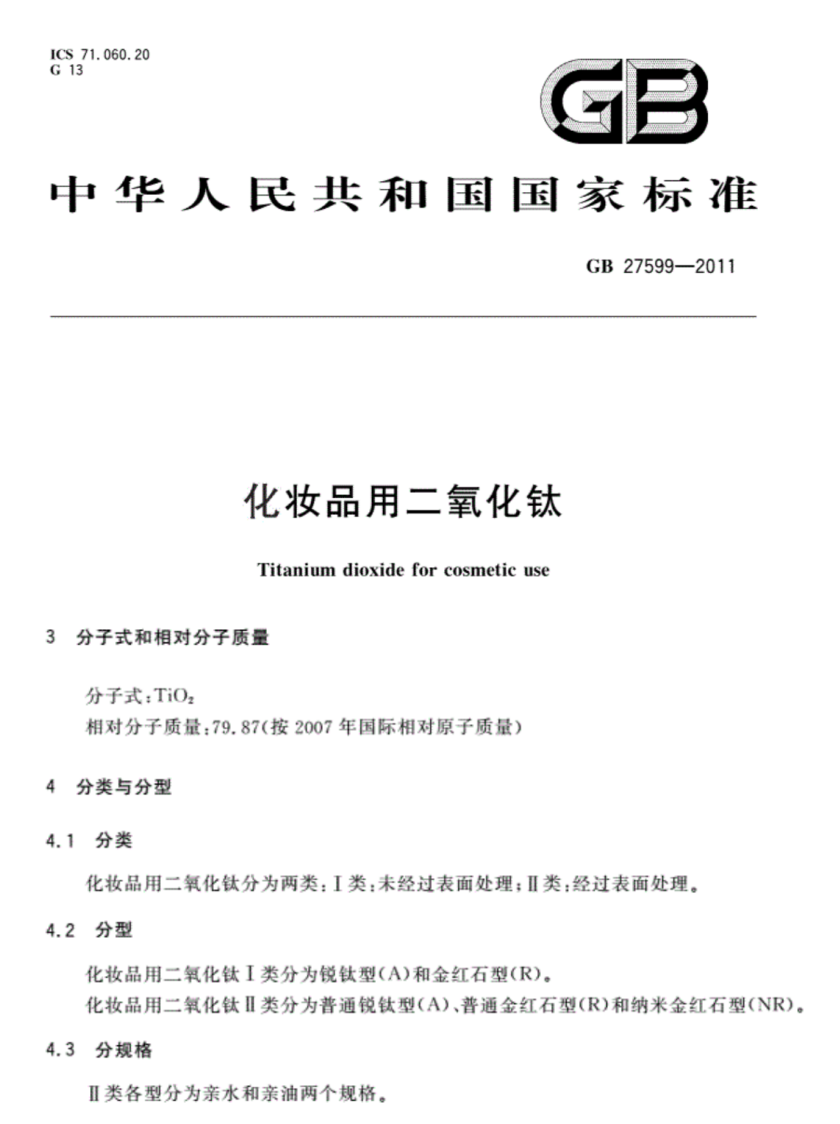

以二氧化钛为例，纳米二氧化钛吸收紫外线后会产生自由基，从而加速皮肤的老化，对皮肤造成危害，因此使用纳米二氧化钛需要减弱或从根本上消除其光学活动，从而降低其危害性。首先，二氧化钛晶型有金红石及锐钛矿两种，前者可通过后者煅烧制得，研究表明金红石的光活性比锐钛矿较弱，因此，从保持稳定，增强屏蔽作用，降低其光危害的角度出发，在化妆品中应尽量采用金红石型二氧化钛。但即便是采用了金红石晶型，其光催化活性也是不能被忽略的，因此用于化妆品中的二氧化钛需进行需进行表面处理，以降低其光学活性，常用的二氧化钛表面处理技术一般分为无机处理和有机处理两类，其中在化妆品领域使用的二氧化钛一般采用无机处理。



铝和硅是两种最重要的表面处理剂，目前国外生产的钛白粉几乎全是用这两种或其中一种包膜处理的。用氧化铝包膜的钛白粉可以反射紫外线，使涂料的抗粉化性能增强，而硅包覆的钛白粉的亲水性比较好。如果依次用铝和硅（也可以先加硅后加铝）的化合物包覆在颗粒表面，则产品就会同时具有单独用硅和单独用铝两种包膜方法所得产品的优点。硅铝复合包膜时，三氧化二铝和二氧化硅的质量比不同可以获得不同的效果。另外硅铝复合包膜存在着一个包膜次序问题。在进行硅铝复合包膜二氧化钛时，例如硅铝比率小于2的铝硅先后包膜二氧化钛，既能提高二氧化钛的水分散性也能降低二氧化钛的光活性。



版权声明：

本文为粉体圈原创作品，未经许可，不得转载，也不得歪曲、篡改或复制本文内容，否则本公司将依法追究法律责任。
